スタティックミキサー 下水排水・高粘度液・低粘度液・ガス気体混合│無動力 インラインミキサー・ SUS316L/塩ビPVC/PTFEテフロン 静止型混合器

  トリプルアクション
       スタティックミキサー TA6シリーズ
      無動力 インラインミキサー

static-mixer_element01.png flage-welding01.jpg flage-welding02.jpg flage-welding03.jpg

コンセプト

世界で最も広く採用されているトリプルアクション・スタティックミキサー(インラインミキサー 静止型混合器)のカスタム提案をしており、様々なアプリケーションに応じた材質(炭素鋼・SUS316L・テフロン・PVC)配管径13A~特殊大口径1200Aまで高品質な商品を短納期でお届けします。大型口径の下水用・排水用PVCモデルにも対応いたします。

SUS316L・テフロン・塩ビPVCにつきましては、在庫対応いたします。※SUS316L+テフロンコーティングにも対応可能です。
テフロンモデルは、エレメントがナイロン製、配管部材がPTFE製で、クリーン且つ耐食性・耐薬品性が求められる用途で使用できます。

サニタリー対応電解研磨ヘルール仕様へも対応いたします!
混合は、多過ぎても少な過ぎても、必要な結果が得られない困難なプロセスの一つとも言えます。
大口径トリプルアクション・スタティックミキサー(無動力 インラインミキサー)は、すべて受注生産で設計し最適な混合条件をご提供いたします。

対象となる産業

上下水道
化学
バイオ燃料
オイル&ガス
製紙
 食品・飲料
医薬品
半導体

食品・飲料業界、医薬品、半導体業界では、CIP (Clean In Place) 定置洗浄が求められており、電解研磨されたSUS316L製スタティックミキサーがおすすめで、簡単に洗浄できるようエレメントも取り外し可能です。

マーガリン、トマトペースト、ケチャップ、調味料、マヨネーズ、ジャム・ゼリー、ヨーグルト、濃縮フルーツ、乳製品などの固形素材から、シロップ、バター、ソフトドリンク製品類の低粘度飲料、ビール、リキュールアルコール、植物油、大豆油、脂肪酸、フレーバー、着色料まで、食品や飲料の用途は多岐にわたります。フレーバーとフルーツ添加物は、ヨーグルトに高い濃度で混合することも可能となり、タンク沈殿の問題も解消できます。

サニタリー仕様のスタティックミキサーと計量ポンプを組み込んで、様々な液体を混合することにより、混合工程を自動化/連続または半連続 (バッチ) で生産管理することができます。


Mechanism


スタティックミキサー(インラインミキサー)は、2種以上の液体、粉体、気体を均一混合したり、
連続加工ラインへ一定供給するために使用されます。

[SUS316L製 6エレメント 20A~100A 在庫販売]
バフ研磨+電解研磨 標準仕様

電解研磨証明書・材料証明書 付き

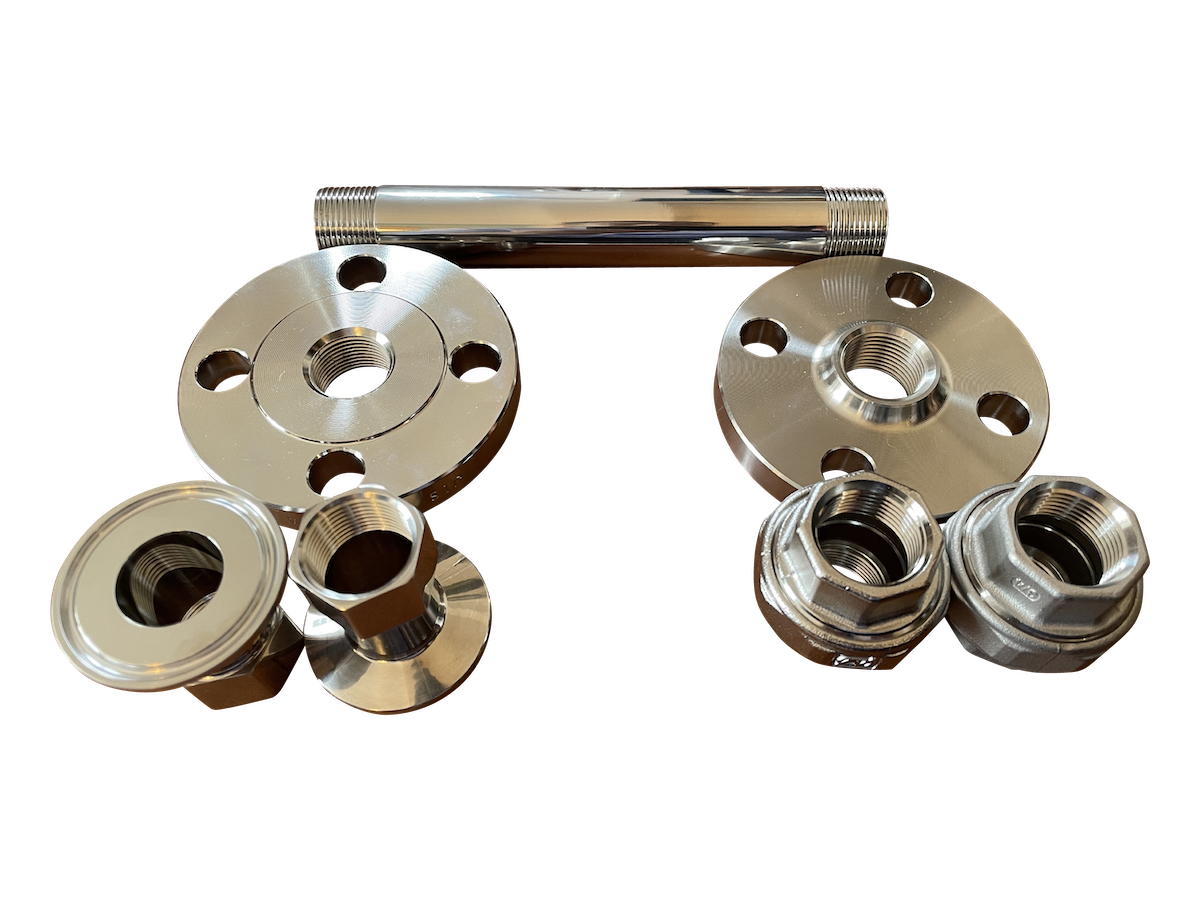

■JIS10K-RFねじ込みフランジ ■へルール変換ねじソケット ■PTテーパー同径ねじユニオン も在庫対応
塩ビPVC/フルテフロンモデルも在庫対応 準備中・・・
SUS316Lは、洗浄/メンテナンスを容易にするために、エレメントが取り外し可能




[在庫モデル 選定ガイド]

■ 12エレメントにも対応可能 ■


12エレメントにも対応可能

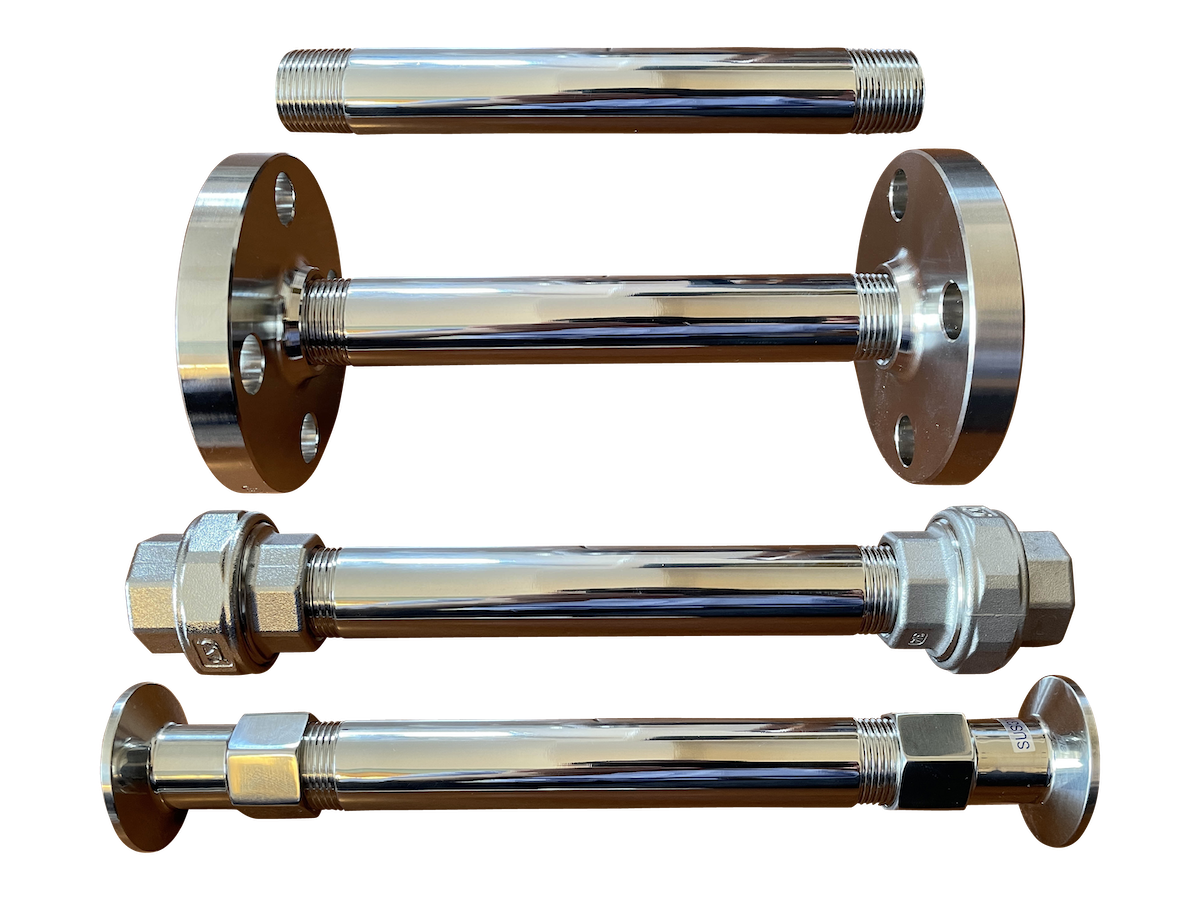

スタティックミキサーJISねじ込みフランジ

材料証明書・電解研磨証明書付

スタティックミキサーねじ込みへルール

材料証明書・電解研磨証明書付

スタティックミキサー同径ユニオンナット

材料証明書・電解研磨証明書付

スタティックミキサーJISねじ込みフランジ

SUS316L バフ研磨+電解研磨仕上げ

スタティックミキサーねじ込みへルール

SUS316L バフ研磨+電解研磨仕上げ

スタティックミキサー同径ユニオンナット

SUS316L バフ研磨+電解研磨仕上げ

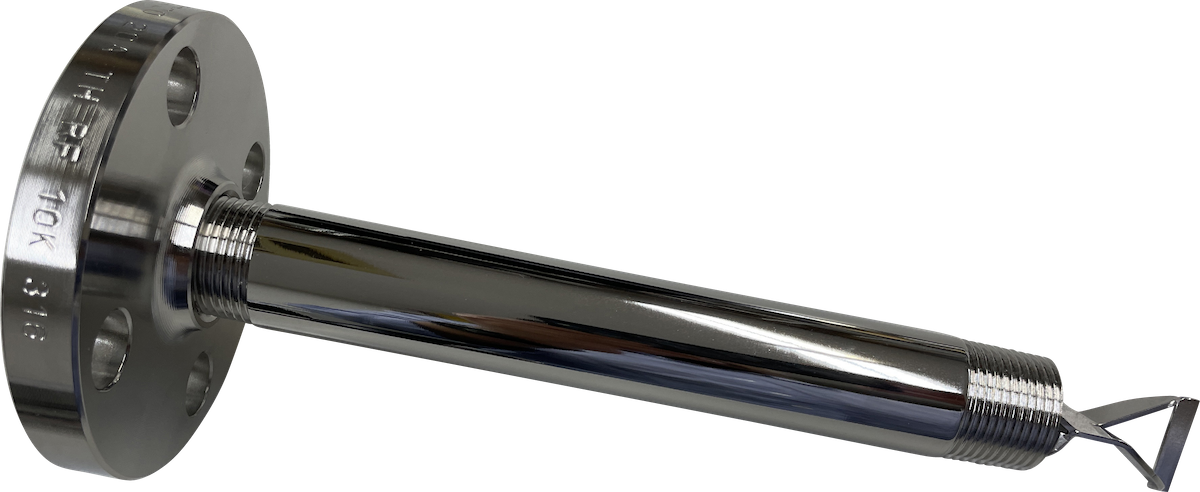

スタティックミキサーJISねじ込みフランジ

JIS 10K RFねじ込みフランジ 20A-100A

スタティックミキサーねじ込みへルール

ねじ込みへルール PTメネジ 20A-100A

スタティックミキサー同径ユニオンナット

同径ユニオンナット PTメネジ 20A-50A

JIS 10K RFねじフランジ

へルールねじソケット

同径ユニオンナットPTめねじ

トリプルアクション
スタティックミキサー
混合フロー

複数の液体・粉体がミキサー内に流れ込むと、
1.直角の仕切りプレート部で2分割され、
2.その反動の横流で中心に集まりながら撹拌し、
3.撹拌と混合の力で反転乱流・逆流を繰り返しながら通過することで均一混合します

[メリット]

▶メンテナンスフリー◀︎
▶可動部品無し◀︎
 ▶低い圧力損失◀︎
▶スペアパーツ不要◀︎
▶高品質・低価格◀︎
▶高効率混合分散◀︎
▶短納期◀︎

PRODUCTION

/ 生産

抱える課題に対して、最適な提案を行います。

特殊モデル・受注生産
■ 低粘度液*/気体用モデル/高粘度液* 用モデル /大口径パイプ ■

低粘度用ミキサー

LVシリーズ
対応サイズ:20A〜1200A
(液+液混合/液+気混合/気+気混合)
5cSt(mPas)以下の低粘度液体

高粘度用ミキサー

HVシリーズ
対応サイズ:20A~600A
(高粘度液+液混合・高せん断用途
200200,000cSt(mPas)程度

高圧用ミキサー

HPシリーズ
対応サイズ:20A~600A
(〜150MPa高圧用 液+液混合)
SUS630製エレメント

大口径 スタティックミキサー


大口径パイプ

当社のスタティックミキサーは、20A (3/4インチ)から1200A (48インチ)までの幅広いミキサーを製造しています。

スタティックミキサー 断面


カスタマイズ

生産施設は、溶接施工要領書(WPS) 溶接施工試験成績書 (PQR)も発行可能で、塗装やテフロンコーティングにも対応可能。



DEMONSTRATION

/ デモ機貸出

20A(3/4インチ)・25A (1インチ)透明パイプ・20A-SUS316Lのデモ機を、無償貸出し中!
